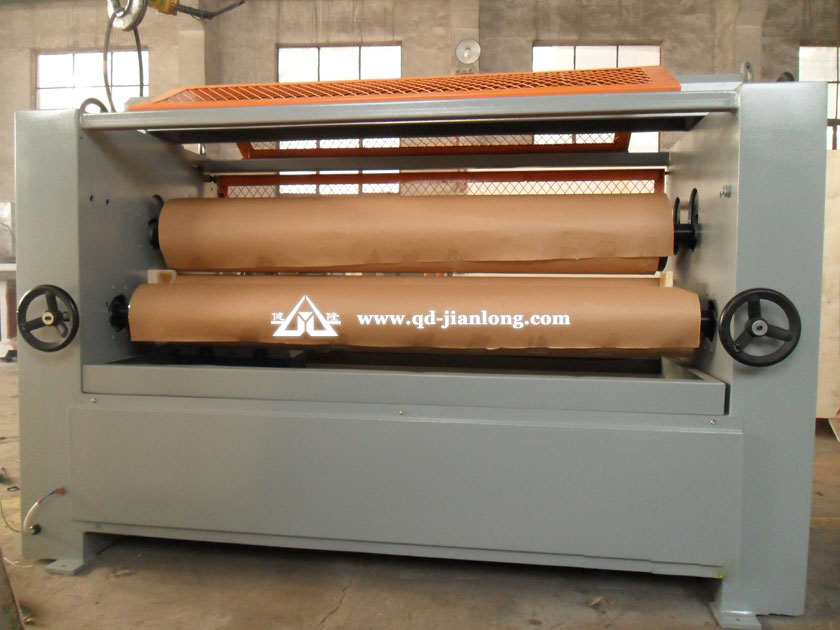

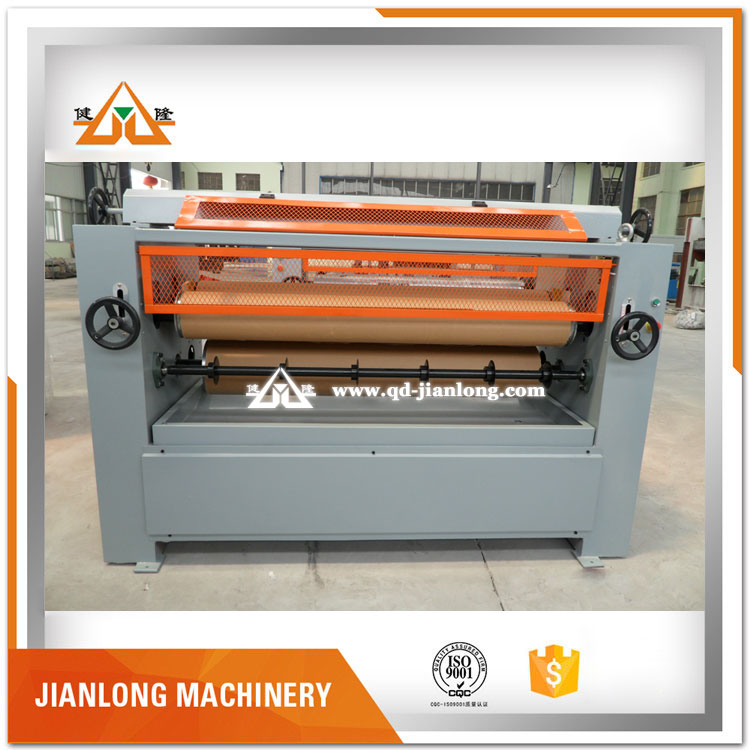

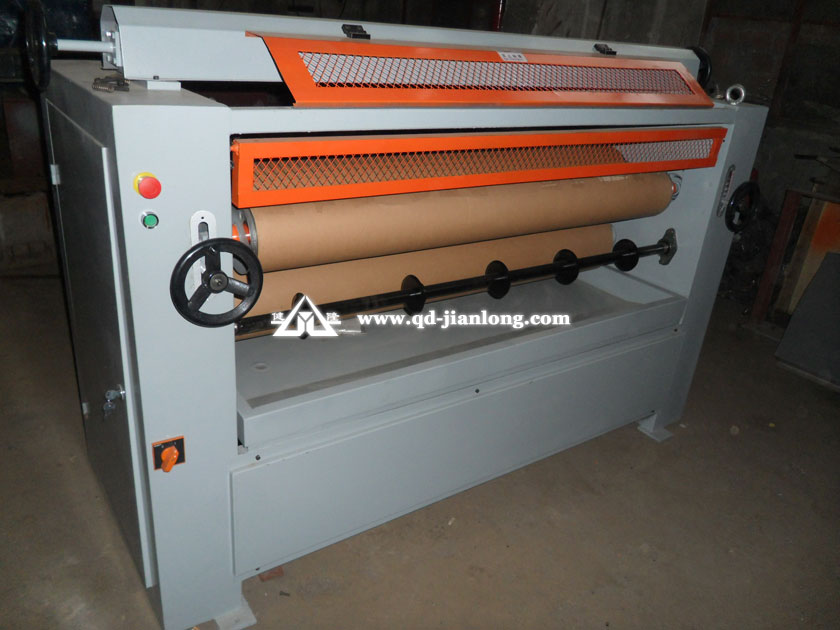

MT6220单面压料机

  • 产品描述:

用户须知
1.凡要使用本设备的人员必须仔细阅读和领会说明书后方可操作机器
2.启动前和启动时,两钢辊须分开,决不能在两辊筒之间有挤压力的情况下启动机器,严禁辊与辊之间发生干摩擦
3.切记并防止人体及尖硬物体进入辊筒之间,以确保人身及设备安全
一、用途
本机广泛的适用于各种人造板面涂胶。
二、主要技术参数
1、上辊筒长度--------------2050mm
2、压料辊直径-------------- 215mm
3、底辊直径-------------------215mm
4、进板线速度------------------ 21.2m/min
5、进板高度 -----------------760mm
6、适合基材厚度-----------------60mm
7、装机功率---------------------2.2kw
8、.外形尺寸--------2800*1000*1300mm

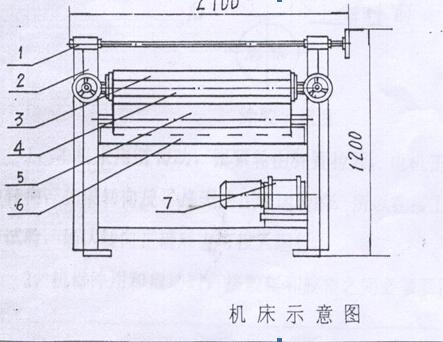

三、结构概况

结构概况
1.升降部 2.机体 3.钢辊 4.低辊 6.水盘 7.传动件
1.机体由左右侧壁组成,中间用槽钢和撑杆连成一整体。钢辊安装在活动板上,可由蜗杆丝杆机构调节高度。
2.左右蜗杆有调隙手轮、同步轴转动、确保左右同步。调隙手轮每转动一周,上辊筒仅升降0.2mm。
3.工件在通过压料与底辊缝隙时的挤压力大小由弹簧顶紧力决定,可通过紧圈来调节。
4.钢辊于底辊采用链同步传动,辊采用齿轮减速传动,且安装在机架两侧的罩壳内,可拆卸。
5.本机采用摆线针轮减速机拖到胶辊的转动。
四、使用和维护
1.本机采用链传动,涨紧轮有弹簧拉紧,电机正常工作只能是一种转向,如果转反了是无法正常运转的,所以在接上电源后必须先点动试验,确认转向正确后方可投入使用。
2.机器停用和启动时,压料辊和托料辊之间必须要留一点间隙。严禁两辊发生干摩擦情况下启动机器,否则极易拉坏电机。
3.压料辊与底辊之间间隙的调整,由调隙手轮操作,使其略小于板厚即可,间隙过小,会产生板头压料不实。如在使用一段时间后,发现左右间隙不相等,则可随时单独操作任一调隙手轮进行调整,待左右间隙一致即可。
4.涂胶机按下表要求进行润滑:

序号 润滑点 润滑油脂 备注
1 减速机 减速机油或齿轮油 每周检查一次油位并及时补充
2 电动机轴承 2#钙基润滑脂


3 轴承 2#钙基润滑脂


4 导轨、导槽 20#机油


5 丝杠、丝母 20#机油


6 链条 20#机油


7 涡轮箱 二硫化钼润滑脂
