一、横向进料热压机用途及特点
本机主要适用于各种家具制造厂家、木制门厂。
二、横向进料热压机调整及试车

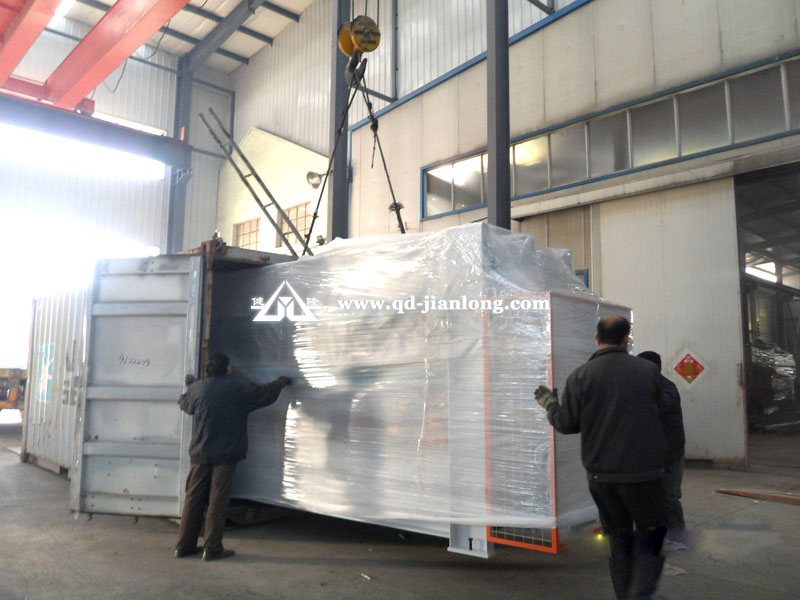

1.本机为整机吊运，设备就位后，检查各部位无松动现象，向油箱内注入N46#液压油，检查是否有漏油现象
2.按规定接线，点动电机，调整接线使其按顺时针方向旋转
三、横向进料热压机电气系统说明
1.本控制系统的主回路为高、低压泵两台电机，功率2.2kw，由断路器和热继电器作为电机的短路和过载保护。
2.电气说明
手动：
（1）闭合3QF、1QF、2QF断路器，1HL电源灯亮。
（2）闭合1K，0KM得电吸合，为电机做准备。
（3）按2SB按钮，1KM得电，1M得电，低压泵启动，2HL亮，按1SB按钮，1KM失电，低压泵停转。按1SB按钮，2KM、2M失电，高压泵停转。
（4）按3SB按钮，2KM、2M、1YV得电，高压泵启动，3HL亮。
（5）按5SB按钮，6KA、2YV得电，压机卸压回程。按4SB按钮，6KA、2YV 失电，卸压回程停。
自动控制：
按6SB按钮，1KM、2KM吸合，1M、2M得电启动运转，高低压泵同时向油缸注油，当压力达到1KP常闭合的调定值后，（7-1）点断，1KM释放，1M失电。低压泵停止供油。由高压泵供油加压力达到2KP常开调定的压力值时，(3-21)t通，1KA吸合，3KA得电自锁，2KM释放，2M失电，泵停。压机进入报压记时状态，在计时时间内，由于泄漏等原因调压使（3-27）接通，2KA吸合，又启动2KM吸合，2M得电，高压泵供油补压。当压力达到2KP高点（3-21）接通1KA吸合，3KA得电（15-17）断，2KM释放，泵停，补压止。当1KT计时到，1KT（3-49）接通4KA\、2KT得电，4KA自锁，并接通报警，2KT报警延时到，5KA吸合自锁，5KA点（33-35）接通，使6KA得电吸合自锁，2YV得电，使压机卸压回程，到位后压开关SQ停止。一个压制周期结束。
四、横向进料热压机液压原理说明：
本系统采用低压大流量泵和高压小流量泵双泵供油，且高、低压泵单独驱动。
按闭合加压按钮，高、低压泵同时启动，且电磁铁1YV通电，电磁阀换向。低压泵经单向阀6，高压油经电磁换向阀10、单向阀11进入油缸。压机工作台开始上升。当压机热压板闭合，油缸压力升止电接点表7的调定压力上限时，低压泵电机停。高压泵继续向油缸供油。当压力升止电接点压力表8的调定压力上限时，高压泵停。1YV失电。压机进入自动保压计时阶段。在次阶段，若压力降至电接点压力表8的下限时，高压泵启动，电磁铁2YV得电，电磁阀换向，压力油经电磁换向阀进入液控单向阀，打开液控单向阀，使压机卸压回程至下限位开关时停，压机完成一个工作循环。
溢流阀5用于调整低压泵压力，最高调整压力不大于1.5MPA
溢流阀9用于调整高压泵压力，最高调整压力不大于26MPA
溢流阀13用于调整控制油压力，调整压力为2MPA

五、横向进料热压机注意事项

该压机在使用过程中，请务必注意：膨胀油箱中的导热油储量情况，及时添加导热油，确保设备有足够的导热油，防止热板及电热炉缺油造成起火、温度不均等情况的发生。
1、使用导热油标号为L-Q320
2、本机适用温度0-160度
3、油炉第一次使用前，先检查螺栓是否紧固，使用一段时间后，应进行维护，紧固螺栓。

4、油炉功率73.5kw，循环泵11.5kw。
