MMD3000木工磨刀机首页 >> 产品中心 >> 磨刀机

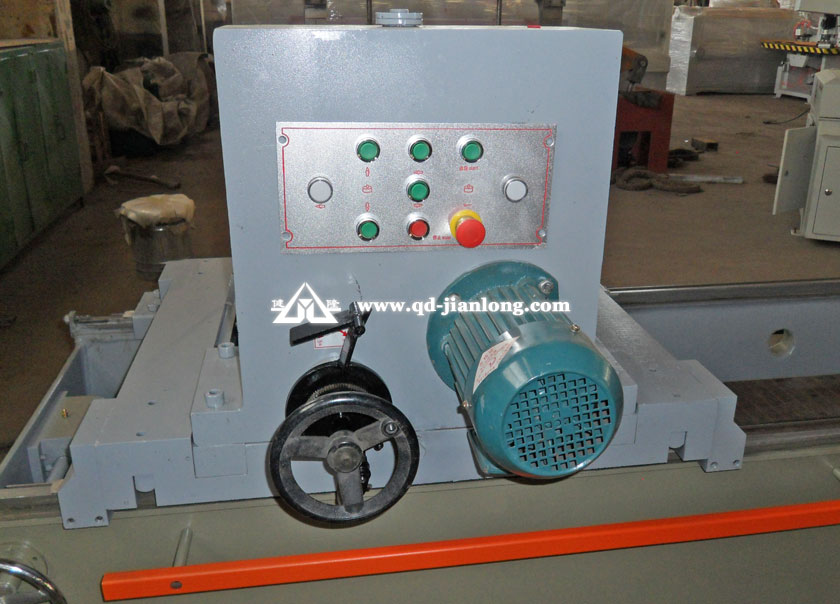

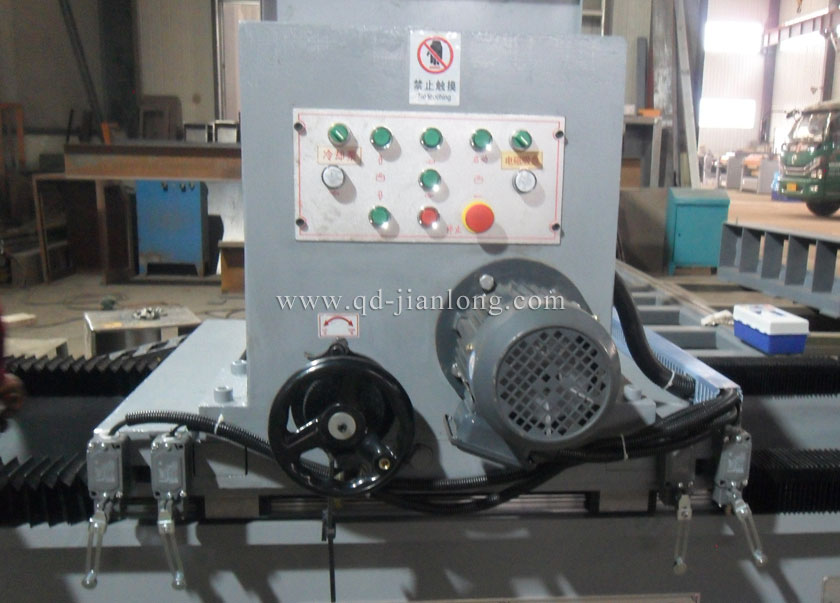

  • MMD3000木工磨刀机
  • MMD3000木工磨刀机
  • MMD3000木工磨刀机
MMD3000木工磨刀机MMD3000木工磨刀机MMD3000木工磨刀机

一、用途
本机是槽式半自动磨床,磨削行走采用无级变速,主要用于磨削刨切机刀片、剪切机刀片及各种刨刀刨刃等,是木器加工业中用途广泛的一种工作机床。使用前,请您务必了解设备的性能和使用方法,达到正确操作和调校,保障人身安全,延长设备的使用寿命及提高工作精度。
二、结构概述

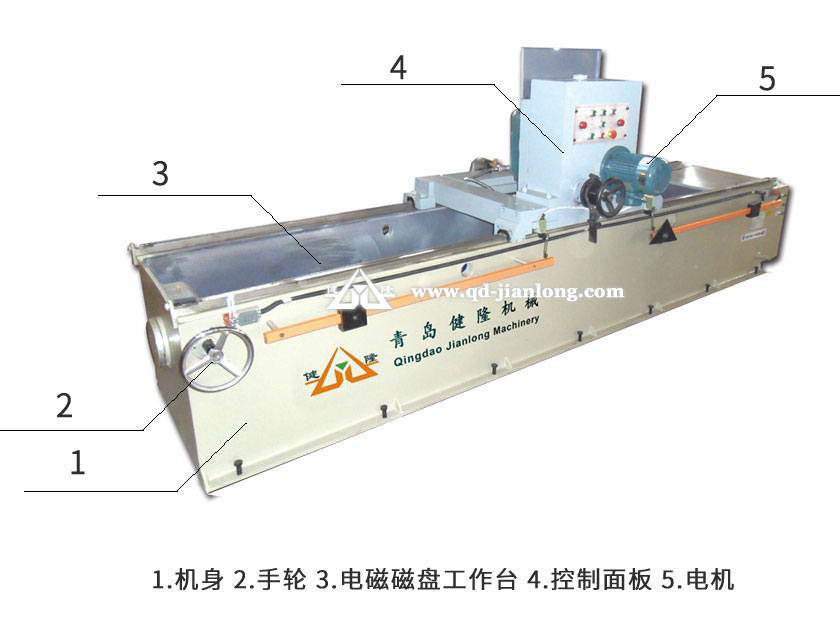

本机主要有以下几部分组成:
1、主机身:整体用优质钢板焊机而成,经高温处理后精加工而成,用来提供各部件连接,运转支撑及安装其他零部件。

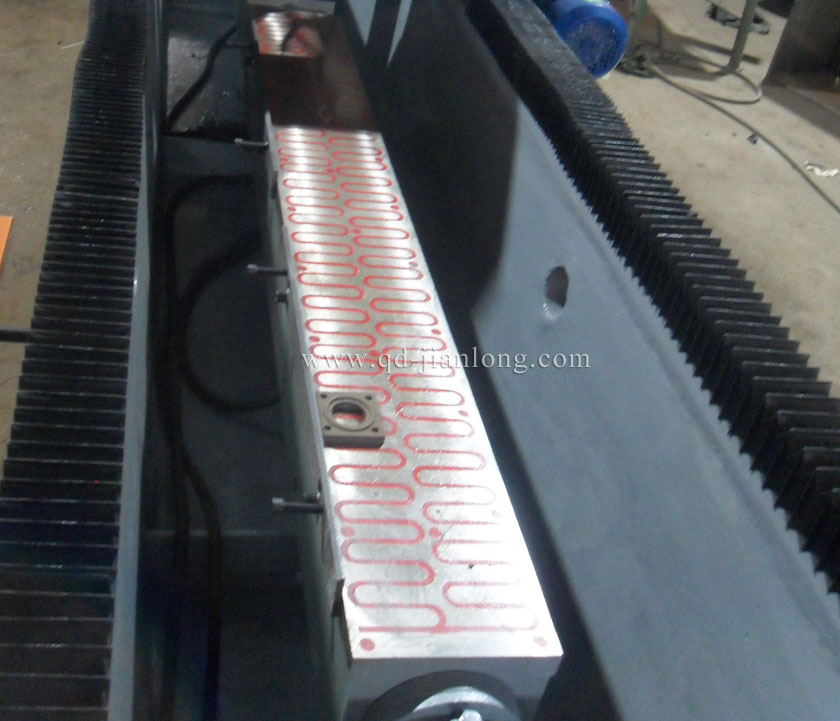

2、电磁磁盘工作台:放入主机身内,用来放置磨削工件,通过左侧的手轮,可使工件在左右45度范围内调整。

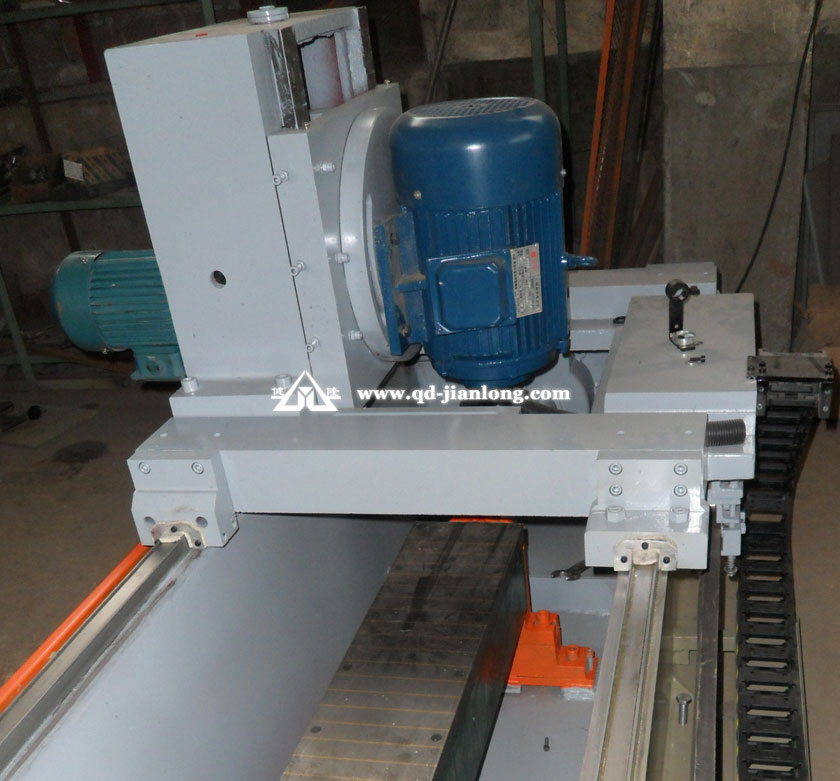

3、行程溜板:它在动力的驱使下,沿机身导轨行走,并给磨削部分提供安装空间。
三、安装与调试
1、安装程序:
A、首先按基础图纸打好混凝土基础,待干后再行安装。
B、安装主机时底以调铁为基础,调平上道轨后再行禁锢。
C、安装砂轮溜板时,将四个道轨轴承调之与道轨接触为准。
2、调整试车
A、各部调好紧固后,先将电工部分能手动者,手动作后再电动,首先将行程电机开动调好行程保险开关后,再开砂轮。
B、砂轮升降可电动和手动磨削一周为0.12,每格为0.01.
C、当磨削工件要求磨角度时,可手动工作台左右调角度各45度。
D、以上各项调整好以后,开动磨头,自磨工作台面达到电磁工作台与行程道轨的不平行度0.02/1000.

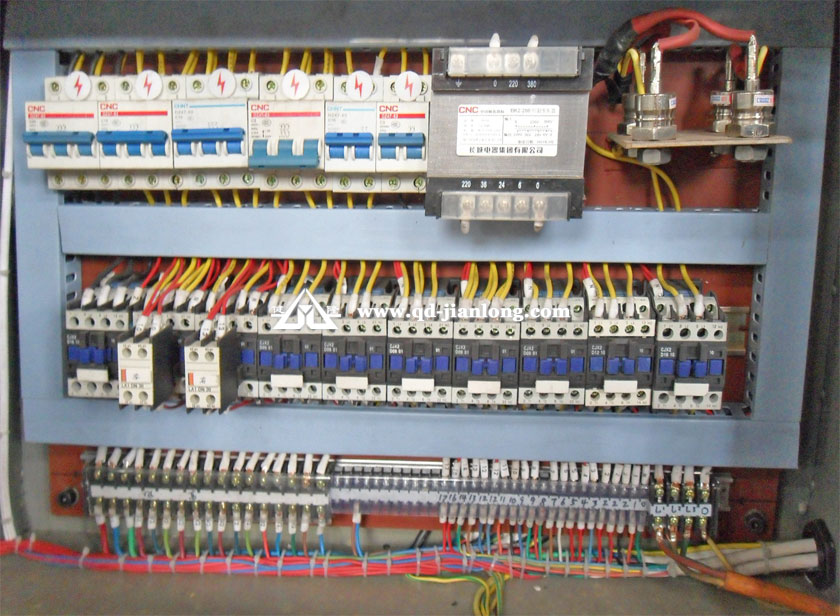

E、机床电器部分已调试好,在安装中如砂轮转向相反,不要只改变砂轮电机的相反,而要将总电源的相序改变过来以保证正常工作。

磨刀机主要有以下几部分组成:

1、主机身:磨刀机整体用优质钢板焊机而成,经高温处理后精加工而成,用来提供各部件连接,运转支撑及安装其他零部件。
2、电磁磁盘工作台:放入主机身内,用来放置磨削工件,通过左侧的手轮,可使工件在左右 45 度范围内调整。
3、行程溜板:它在动力的驱使下,沿机身导轨行走,并给磨削部分提供安装空间。

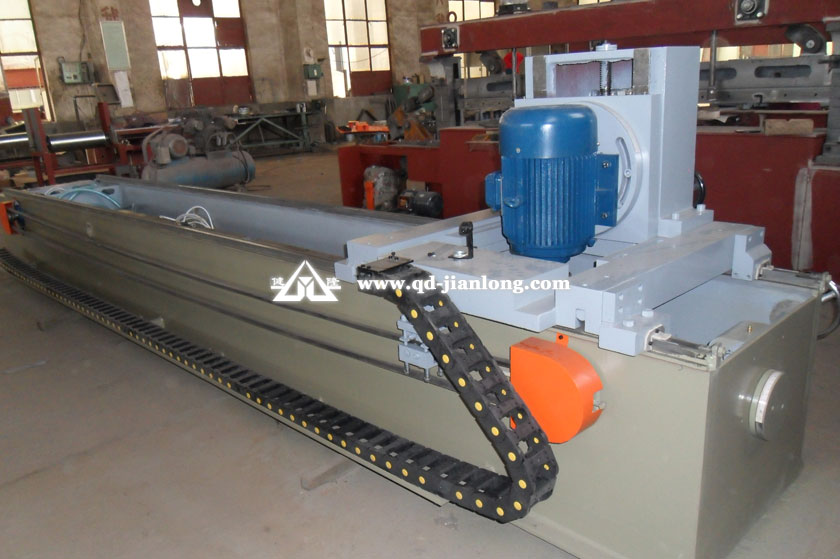

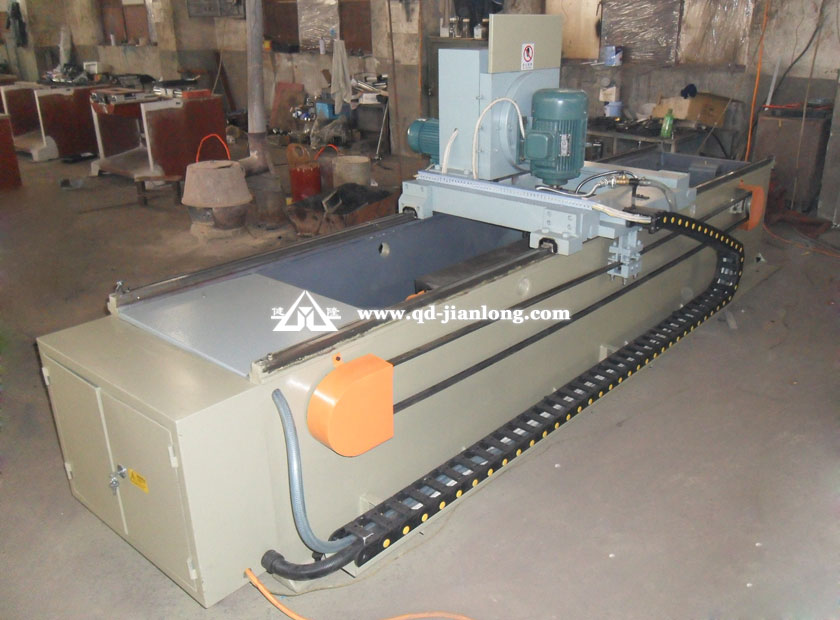

MMD3000数控直线导轨磨刀机,客户使用中

技术参数

型号Model MMD3000
最大磨削长度Max working length 3200mm
最大磨削宽度Max cutting width 200mm
砂轮转速Wheel rotation rate 1400r/min
砂轮直径Wheel diameter 200-250mm
装机总功率Total power 6.47kw
磨削刀板角度Tilting angle of saw blade 0-45°
电磁吸盘调整角度Tilting angle of magnetic chuck 前90°后90°
外形尺寸Overall dimensions 5300*1250*1300mm
净重Net weight 2900kg
